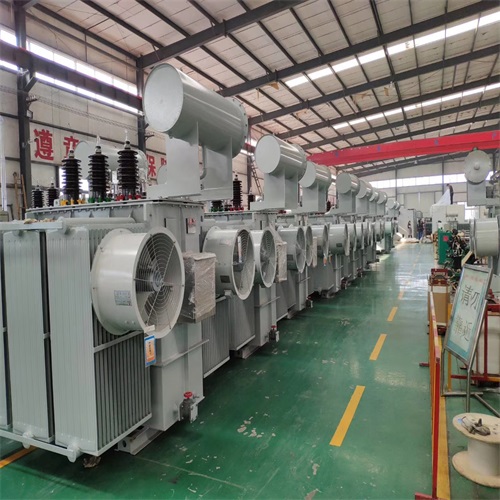

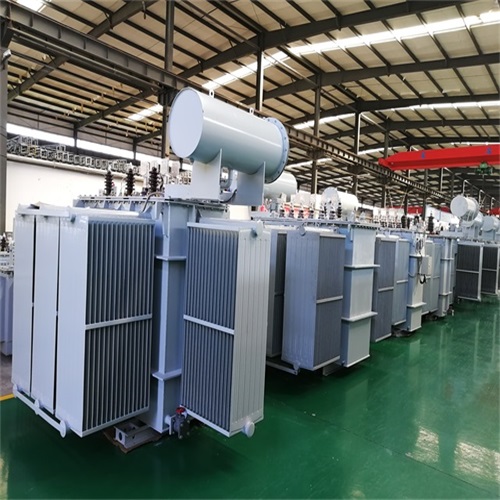

S13-4000KVA油浸式電力變壓器

　　S13-4000KVA油浸式電力變壓器具備空載損耗低，空載電流低，噪音低特性，省電效果明顯。S13-4000KVA油浸式電力變壓器提升了電壓質量和供電的穩定性，是有利于環保的綠色節能設備，為城鎮電網技術改造工程中全面推廣的最新產品。

　　S13-4000KVA油浸式電力變壓器特性：

　　1、消耗低

　　按現行國際GB/T6451-1999《三相油浸電力變壓器技術參數和要求》容積30-1600kVA，S13-M.RL系列空載損耗均值降低50%，負載損耗均值降低30%;S11-M.RL系列空載損耗均值降低30%負載損耗均值降低25%。

　　2、空載電流低

　　因為卷鐵芯材料優良及其繞制加工特性，使空載電流明顯減少。按現行國標GB/T6451-1999、S13-M.RL系列空載電流均值降低75%;S11變壓器空載電流均值降低75%。

　　3、運行噪音低

　　按JB/T10088-1999噪聲標準，S13-M.RL及S11-M.RL系列噪音均減少約7-9dB。

　　4、抗短路能力強

　　S13-4000KVA油浸式電力變壓器器身總體創立體三棱柱形狀，四周及中間均設定拉絲桿，與左右鐵軛絕緣及層壓木塊組成一體，能有效抵擋突發短路時的徑向，輻向機械應力。

　　結構特征：

　　1、鐵芯

　　選用材料特性不少于30ZH110冷扎硅鋼片;三相三柱立體對稱結構有最均衡的三相磁路;每組(卷)心片由薄鋼帶在專用鐵芯卷繞機上繞制，壓力勻稱緊致;鐵芯框片經真空退火解決，消除應力，提升電磁特性;鐵芯表層涂環氧樹脂漆，防潮，干固。

　　2、繞阻

　　選用乏氧銅材質的紙包銅扁線或QQ-2縮醛漆包圓銅線;低壓線圈為兩層或四層圓銅式或新螺旋，或箔式。高壓線圈為雙層圓桶式;線圈油道為瓦楞構造，層間絕緣為兩面點膠紙;低壓及髙壓表層均加繞環氧樹脂半黏性玻璃纖維帶，提升沖擊韌性。

　　3、器身、導線

　　選用絕緣紙板制做左右鐵軛絕緣;選用層壓木制作均衡墊板絕緣;選用層壓紙板作導線支架;全部緊固件均是有效卡緊的防松螺母。

　　4、油箱

　　選用三角形結構的密封式波紋油箱，三相均設定波紋片以確保排熱及賠償隨油溫轉變而致油體積變動的膨縮體積;機蓋表面配有帶壓力釋放閥的油位計便于給油及觀查油位高度，及對變壓器內部突發故障過壓時緩解壓力安全防護。

　　S13-4000KVA油浸式電力變壓器選用新材料、新工藝、新構造，優化設計，精心制造，與S11型相比，空載損耗降低25%，空載電流降低35%，年使用成本降低10.5%。鐵芯材料采用高導磁低損耗優質硅鋼片，結構為拉絲桿夾緊剛度框架結構，性能穩定，低噪，抗短路能力強。繞阻采用優質無氧銅導線，導電性能好，負載損耗低。器身選用高韌性電工層壓板卡緊，全部導線均牢固夾緊，撐條和墊板均采用高密度絕緣紙板制做，優化了變壓器的電場分布。
