非晶合金變壓器外觀特點

　　非晶合金變壓器分為油浸式和干式兩種，其外觀特點各有不同：

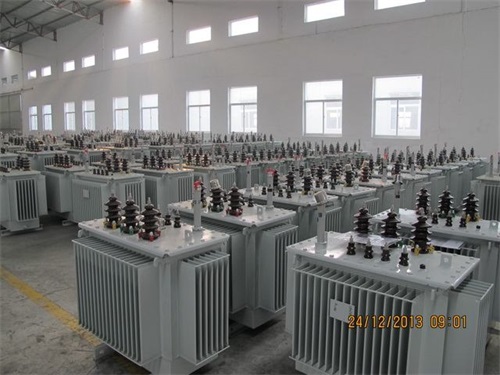

　　非晶合金油浸式變壓器：

　　鐵芯結構獨特：通常采用卷鐵芯結構，多為三相五柱式，鐵芯截面呈矩形。這種結構相較于傳統的疊片式鐵芯，外觀上更為緊湊、簡潔。

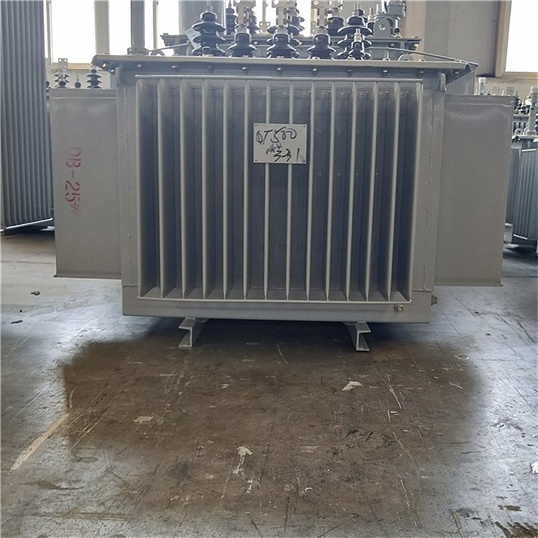

　　波紋油箱：采用波紋油箱，通過先進的油箱自動生產線制造，油箱表面有規則的波紋凸起，既增加了油箱的機械強度，又能通過波紋的伸縮來補償變壓器油因溫度變化而產生的體積變化，同時使變壓器外觀更加美觀。

　　引線和絕緣套管：頂部有高壓和低壓絕緣套管，用于引出變壓器的繞組引線，絕緣套管通常為瓷質或復合材料，呈圓柱形，表面有傘裙狀的絕緣結構，以增加絕緣距離。

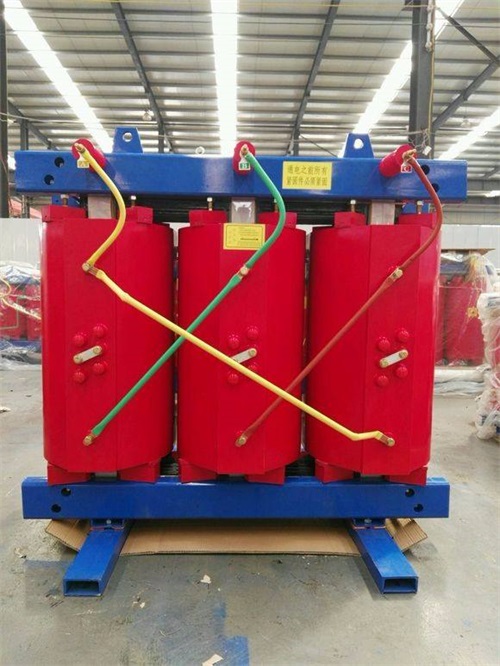

　　非晶合金干式變壓器：

　　矩形線圈外露：線圈一般為矩形，多層次結構，采用無氧銅導線繞制，層間絕緣采用網點上膠紙。線圈通常外露，表面經過環氧樹脂澆注等絕緣處理，呈現出光滑的表面，顏色多為紅色或灰色。

　　鐵芯結構緊湊：鐵芯由非晶合金帶材卷制而成，同樣具有結構緊湊的特點，其表面可能會有樹脂絕緣涂層覆蓋，以提高絕緣性能和防銹能力。

　　配有散熱裝置：為了保證散熱效果，干式非晶合金變壓器通常會配有散熱裝置，如散熱風機等，這些散熱裝置一般安裝在變壓器的底部或側面，外觀上可以看到風機的外殼和進出風口。
