干式變壓器絕緣等級

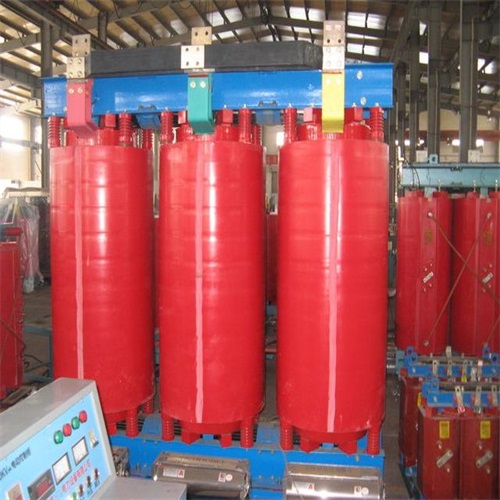

干式變壓器的絕緣等級是衡量其絕緣材料耐熱性能和長期運行可靠性的核心指標，直接決定變壓器的使用壽命、負載能力及安全性。以下從絕緣等級分類、技術標準、選型依據及典型應用場景展開系統解析：

一、絕緣等級分類與標準

干式變壓器絕緣等級依據國際電工委員會（IEC）和國家標準（GB 1094.11）劃分，主要分為以下等級：

關鍵指標說明：

• 溫升：指繞組溫度與環境溫度的差值（如F級溫升100K，即環境40℃時繞組≤140℃）。
• 老化率：絕緣材料壽命每升高8-10℃，老化速率加倍（F級材料在155℃下壽命約20年）。

二、絕緣等級的技術差異

1. 材料特性對比

• F級材料：
  • 聚酯薄膜：介電強度≥50kV/mm，但長期耐溫僅130℃。
  • 適用場景：負載率≤80%的配電變壓器。
• H級材料：
  • Nomex? T910：CTI（相比漏電起痕指數）＞600V，抗電弧性能提升3倍。
  • 適用場景：頻繁啟停的電機驅動變壓器。
• C級材料：
  • 陶瓷化硅橡膠：800℃下保持結構完整性，LOI（氧指數）≥38%。
  • 適用場景：消防要求高的地鐵、醫院等場所。

2. 散熱設計差異

• F級變壓器：
  • 散熱方式：自然風冷（AN）或強迫風冷（AF）。
  • 典型案例：SCB11-800/10（負載率≤60%時采用AN，＞60%時切換AF）。
• H級變壓器：
  • 散熱優化：采用軸流風機+導風罩，風量需求較F級降低20%。
  • 典型案例：SCBH15-1250/10（環境溫度50℃時仍可滿載運行）。

三、選型關鍵參數與決策邏輯

1. 負載特性匹配

• 恒定負載：優先F級（成本低，能效達標即可）。
• 周期性負載：選擇H級（如電弧爐變壓器，負載波動范圍50%-150%）。
• 應急負載：必須C級（如醫院手術室UPS配套變壓器，需150%過載10秒能力）。

2. 環境條件約束

• 高溫環境：
  • 沙漠地區：環境溫度50℃時，H級變壓器溫升裕量=180℃-50℃-100K（溫升）=30℃。
  • 解決方案：增加散熱器面積（如SCB13-H型采用雙層波紋翅片）。
• 高濕環境：
  • 沿海地區：選擇H級+防凝露涂層（如三防漆處理）。
  • 測試標準：通過85℃/85%RH、1000小時濕熱試驗。

3. 能效與成本平衡

• 全壽命周期成本（LCC）：
  • F級變壓器：初始成本低20%，但20年運行電費高15%（空載損耗較H級高30%）。
  • H級變壓器：適合負載率＞70%的場景（如數據中心）。

四、典型應用場景案例

1. 商業綜合體（F級應用）

• 項目背景：上海某購物中心，負載率65%，環境溫度≤40℃。
• 技術方案：SCB11-1000/10（F級，自然風冷）。
• 效益：空載損耗1.1kW（較S9型降低40%），噪音≤50dB。

2. 鋼鐵廠（H級應用）

• 項目背景：軋鋼車間，負載波動100%-300%，環境溫度60℃。
• 技術方案：SCBH15-1600/10（H級，強迫風冷）。
• 創新點：采用溫度閉環控制風機，節能30%。

3. 核電站（C級應用）

• 項目背景：核島輔助變壓器，需滿足GB/T 18494.2核安全標準。
• 技術方案：ZTSC-2000/10（C級，全密封結構）。
• 關鍵參數：耐受1.2MeV中子輻射劑量1×101?n/cm2，介損增量≤5%。

五、前沿技術與趨勢

1. 納米復合絕緣材料：
   • 例如：Al?O?/環氧樹脂復合材料（填料含量30wt%），擊穿場強提升至60kV/mm（純環氧為40kV/mm）。
   • 應用：西門子8DJH系列氣體絕緣開關柜配套變壓器。
2. 智能溫控系統：
   • 技術：光纖光柵測溫（精度±0.5℃）+模糊PID控制。
   • 案例：ABB AMT系列變壓器，溫升波動降低50%。
3. 環保型絕緣：
   • 天然酯絕緣干變：如MIDEL eN 1204酯類液體，燃點＞300℃，生物降解率＞98%。
   • 限制：需配套特殊密封結構，成本增加40%。

六、供應商與產品推薦

選型建議：

• 優先國產品牌：順特電氣、金盤科技在H/C級領域技術成熟，性價比高。
• 高端需求：ABB、西門子產品適合對智能化、核級認證有要求的場景。

提示：干式變壓器絕緣等級選擇需結合負載特性、環境條件及全壽命周期成本綜合評估。對于數據中心、醫院等關鍵負載，建議選擇H級及以上等級，并配置在線監測系統（如局部放電、紅外測溫）。如需特定場景（如海上風電、軌道交通）的定制化方案，可提供詳細技術參數進一步分析。
