油浸式變壓器和干式變壓器的區別

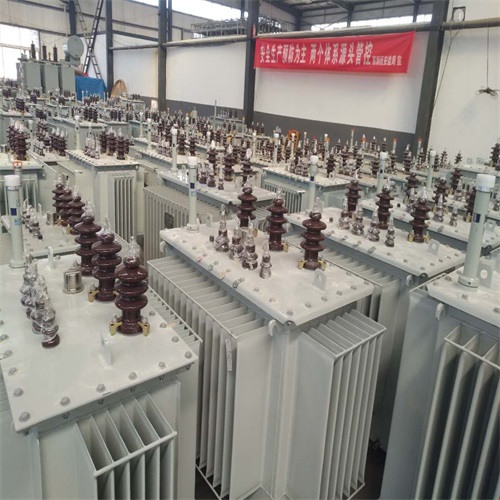

　　油浸式變壓器要以油做為變壓器關鍵絕緣方式，借助油作冷卻介質(自冷。風冷。水冷)。一般升壓站的主變都是油浸式的，變比20KV/500KV.

　　干式變壓器借助空氣流通開展制冷。

　　小容積變壓器變比6000V/400V.

　　干式變壓器和油式變壓器相比，除工作原理相同外，最大的區別就是變壓器內部是否有油，并且還有很多差別。

　　1、從外觀上看，封裝類型不同，干式變壓器能直接見到鐵心和線圈，而油式變壓器只看到了變壓器外殼;

　　2、導線方式不一樣，干式變壓器大多使用硅膠套管，而油式變壓器大部分應用瓷套管;

　　3、容積及電壓不同，干式變壓器一般適用于配電用，容積大都在1600KVA下列，電壓在10KV下列，也有個別做到35KV電壓等級的;而油式變壓器卻能夠由小到大做到全部容積，電壓等級也做到了全部電壓;我國正在建設的特高壓1000KV實驗線路，采用的一定是油式變壓器。

　　4、絕緣和排熱不一樣，干式變壓器一般用樹脂絕緣，靠自然風冷，大容量靠風機冷卻，而油式變壓器靠絕緣油進行絕緣，靠絕緣油在變壓器內部的循環將線圈產生的熱帶到變壓器的散熱器(片)中進行排熱。

　　5、從應用場地中說，干式變壓器大多運用當需要“防火、防爆”的地方，一般大型建筑、多層建筑上應采用;而油式變壓器因?yàn)椤俺鍪隆焙罂赡苡杏蛧姵龌蛐孤叮瑢?dǎo)致火災，大多運用在戶外，并有場所挖設“事故油池”的地方。

　　6、對負載的承受力不同，一般干式變壓器需在短路容量下運作，而油式變壓器過載能力比較好。

　　7、造價不一樣，油浸式和干試的不一樣。

　　以上就是干式變壓器和油浸式變壓器不同的區別。
