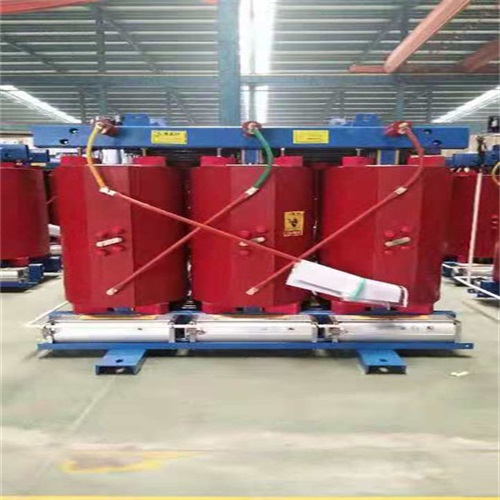

干式變壓器絕緣過程

　　干式變壓器的縱絕緣層包含匝間絕緣、層間絕緣及其段間絕緣層這三個部分。縱絕緣層設計的時候要考慮的是作用于縱絕緣層中的各種工作電壓以及梯度方向遍布;干式變壓器的繞阻生產制造的過程當中工藝度;獨特的情形下繞阻之間的相互作用;縱絕緣層對主絕緣產生的影響，段間油隙尺寸對排熱產生的影響等。還是要從這幾個方面考慮到：

　　1、匝間絕緣。油式變壓器的繞阻一般是選用電纜線紙包裝線線圈電感。由于選用紙做為變壓器繞阻的匝絕緣層，可以使靜電場分布較為均衡。

　　2、固層和段之間的絕緣層。層間絕緣主要應用于圓桶式繞阻。當雙層間工作標準電壓相對較高的情況下，其層間絕緣就一定偏厚，那樣即便變壓器繞阻輻向規格擴大，又不益于排熱，使變壓器繞阻溫度上升。

　　干式變壓器的外絕緣和內絕緣

　　外絕緣便是干式變壓器外部絕緣管和空氣絕緣。主要包括絕緣管自身的外絕緣和絕緣管間及絕緣套管對地電壓部分空氣隙之間的距離絕緣層。

　　內絕緣就是指干式變壓器構件間的絕緣層，內絕緣可以分為主絕緣和縱絕緣層。用繞阻的絕緣結構去分析，繞阻的主絕緣包含：繞阻對地絕緣電阻、不一樣相繞組間的絕緣層和與此同時的差異額定電壓間的絕緣層這三部分。需要注意的是這兒所措的土地是變壓器的結構與地面連接的各金屬材料構件，主要包括鐵心、金屬材料夾持件等。繞阻的縱絕緣層就是指同一繞阻的差異電位差部分絕緣層，主要包括鄰近輸電線間的匝間絕緣、圓桶式繞阻不一樣層層間絕緣和餅式繞阻的差異線餅間的餅錢絕緣層等。

　　精確測量干式變壓器接地電阻

　　精確測量干式變壓器接地電阻，針對額定電壓為10kV的電力工程變壓器，大家一般采用2500V絕緣電阻表(別名接地搖表)。檢測前解決變壓器高、低電壓側各相樁帽進行深入充放電，放盡變壓器內部結構殘留正電荷(變壓器歸屬于電容器型電氣設備)，即可檢測。測試時，絕緣搖表應放置在豎直方向，手握著絕緣搖表絕緣層位置，評價表的表針隨搖晃漸漸地冉冉升起，在符合無窮時瞬間接線兩接線頭：L與E。就會發現表針為“O”。方可正常使用接地搖表檢測接地電阻。變壓器絕緣層分成“高(壓)對低(壓)，高(壓)對地電壓，低(壓)對地電壓”三種情況，若發現變壓器接地電阻顯著差別，應選用屏蔽掉法檢測(將高、低電壓側樁帽防水套管用銅心線接線至接地搖表屏蔽掉樁頭頂)，應用屏蔽掉法需要注意屏蔽電纜為通電位置，要保持手對通電位置的間距。假如測試后，變壓器絕緣阻值升高并不大，那就說明變壓器內部結構以及高、低電壓防水套管位置有可能會早已返潮，需要對變壓器開展干躁解決。
