油浸式變壓器內部結構圖

　　油浸式變壓器內部結構圖詳細解析

　　油浸式變壓器，作為電力系統中的關鍵設備，其內部結構的復雜性和設計合理性直接關系到變壓器的性能和運行效率。以下將詳細解析油浸式變壓器的內部結構圖，幫助讀者深入了解其構造和工作原理。

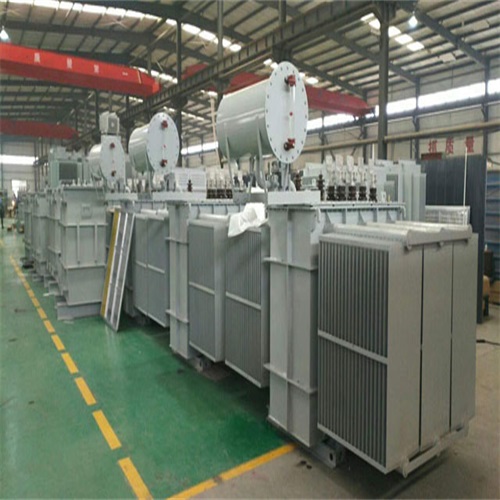

　　一、油浸式變壓器整體結構概述

　　油浸式變壓器主要由鐵芯、繞組、油箱、儲油柜、分接開關、絕緣套管、散熱器等部件組成。其中，鐵芯和繞組是變壓器的核心部分，負責實現電壓和電流的變換;油箱和儲油柜則起到絕緣、散熱和保護作用;分接開關用于調節輸出電壓;絕緣套管則保證線圈引線與油箱之間的絕緣。

　　二、油浸式變壓器內部結構圖詳解

　　鐵芯：

　　鐵芯是油浸式變壓器的磁路部分，通常采用硅鋼片交錯疊制而成，以降低渦流損耗和磁滯損耗。鐵芯上繞有初、次級繞組，通過電磁感應實現電壓和電流的變換。鐵芯的結構設計應保證足夠的機械強度和磁通分布均勻性，以減少局部過熱和振動。

　　繞組：

　　繞組是油浸式變壓器的電路部分，由絕緣銅線或鋁線制成。繞組分為高壓繞組和低壓繞組，分別位于鐵芯的外部和內部。高壓繞組通常采用筒形繞制方式，低壓繞組則根據容量大小可采用同心圓式或雙螺旋式繞制方式。繞組之間通過絕緣紙板隔離，確保電氣絕緣和防止油道堵塞。

　　油箱：

　　油箱是油浸式變壓器的外殼，用于容納鐵芯、繞組等部件以及變壓器油。油箱通常采用鋼板焊接而成，具有良好的密封性和機械強度。油箱內部設有油位計、溫度計等監測設備，以實時了解變壓器的運行狀態。油箱外部配有散熱器，通過自然循環或強制循環方式將變壓器內部的熱量散發到空氣中，確保變壓器在正常運行時溫度不超過允許值。

　　儲油柜：

　　儲油柜又稱油枕，位于油箱的頂部或側面，通過管道與油箱連接。儲油柜的主要作用是調節油箱內部油位，避免因溫度變化導致油位過高或過低而影響變壓器的正常運行。同時，儲油柜還可以作為變壓器油的緩沖容器，在變壓器發生故障時減輕油箱內部的壓力沖擊。

　　分接開關：

　　分接開關用于調節變壓器的輸出電壓。通過改變分接開關的位置，可以改變繞組的匝數比，從而實現對輸出電壓的調節。分接開關分為有載分接開關和無載分接開關兩種類型。有載分接開關可以在變壓器帶負載的情況下進行電壓調節;無載分接開關則需要在變壓器停電的情況下進行電壓調節。

　　絕緣套管：

　　絕緣套管安裝在變壓器油箱蓋上，用于將線圈引線端引出油箱并實現與油箱的絕緣。絕緣套管通常由瓷質或硅橡膠等材料制成，具有良好的電氣絕緣性能和機械強度。

　　散熱器：

　　散熱器是油浸式變壓器的重要組成部分之一，通過增大散熱面積和加快空氣流動速度來提高變壓器的散熱性能。散熱器通常采用鋁制或銅制材料制成，具有良好的導熱性能和耐腐蝕性能。

　　三、結論

　　通過以上對油浸式變壓器內部結構圖的詳細解析可以看出其結構的復雜性和設計合理性對于提高變壓器的性能和運行效率具有重要意義。在實際應用中應根據具體需求選擇合適的變壓器型號和規格以確保電力系統的安全、可靠運行。
